烘干机大齿轮铸造及加工工艺

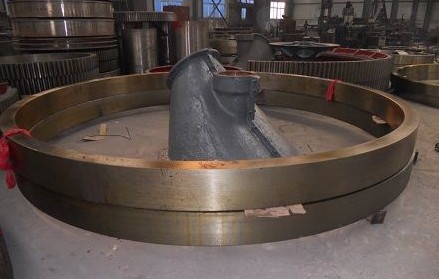

烘干机大齿轮也叫做烘干机铸钢大齿圈配件，是回转式烘干机常用的标准齿轮配件，其齿数：160.法向模数Mn：20，齿形角=20°，齿顶高系数=1，公法线长度W=1078.064，跨侧齿数K=18，精度等级符合：GB/10095-19889-9-8JL，齿轮设计图纸来自：郑州科达机械，

注意：1.两件合并一起加工，两件并合面在齿谷中间部位，

2.两接口处应面接触达95%。

大齿轮铸造及加工工艺：1.大齿轮铸造时材质钢的材质应保证：310-570。

2.铸造件应当正火+回火（硬度不得低于HB170）。

3.齿轮精滚前应进行探伤检测，对有缺陷的部分进行焊补，焊补后不得大于母体的硬度30%，以此保证经滚后齿轮的整体结构及有效使用。

4.齿轮经滚后，不得进行焊补工作，以免二次进行变形等。

烘干机小齿轮的组装：根据中心标板矫正小齿轮组装正确位置，与大齿轮横向中心线误差小于2mm。并调整好大小齿轮顶间隙，其齿顶间隙为0.25模数（标准齿隙）加上大齿轮热膨胀量，应注意齿顶间隙在大齿轮径向跳动最大处测量与确定。调整大小齿轮接触精度，其齿面接触印痕沿齿长不小于70%，沿齿高不小于40%。
