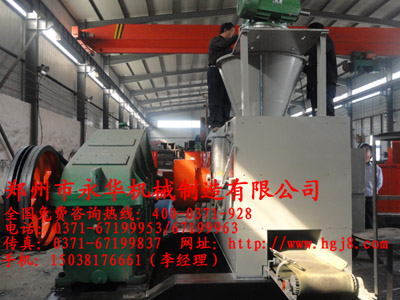

干粉压球机
一、干粉压球机用途:
干粉压球机机主要用于将不含水份的物料压球造粒,如:生石灰粉、氧化镁粉、铜精粉、铬矿粉、铅锌废料、铝灰、有色金属粉末、耐火料、陶瓷料等,该设备广泛用于冶金、化工、耐材等行业,经压球机制作成型后的物料,节能环保,便于运输,提高了对废料的利用率,具有良好的经济效益和社会效益。
我厂生产的3-10吨高压干粉压球机,主轴为40cr锻造,辊皮采用耐磨合金、9铬2钼、65锰等耐磨辊皮(客户自定义或根据物料选择),液压顶紧,整机结构紧凑,坚固耐用。
二、干粉压球机的应用:
干粉压球机主要用于——有色和黑色金属矿粉的制球造块,直接进炉冶炼,提高附加值。凡是冶金行业废料,辅料需上炉的,都需要压球机来完成,比如:除尘灰、池泥、氧化皮、钢渣、铁精粉、铝灰粉、硅锰矿粉,等等。
三、干粉压球机的构造组成:
1、干粉压球机辊皮采用9铬2钼。经特殊热处理后硬度可达HRC60+以上。辊皮采用组合装配,磨损后可更换。干粉压球机有缓冲装置,可更好地保护设备免遭硬物冲击。干粉压球机设计有球碗可调装置使两辊皮球碗永远在可调范围之内,永不错位。
2、干粉压球机的结构原理:
干粉压球机是由主电机:经v形带,传至减速器,减速器通联轴器, 传至主动轴再由一对开式齿轮 , 保证两辊轴同步 ( 等速反向〉其中被动辊液压油缸的活塞顶住〈恒压式的由斜铁顶住 ) , 由液压回路及液控制阀和蓄能器保证系统压力 , 物料由贮料仓经定量设备均匀地进入成型机料斗 , 通过料斗上的调节闸板调节 , 使物料均匀的进入对辊中间 , 等速反向运转的对辊进行压缩物料的单位成型压力由小变大 , 在对辊中心连线处成型压力达到最大值 , 物料过该线后 , 成型压力迅速变小使物料进入脱球状态 , 顺利脱球。
四、干粉压球机技术参数:
型号 |
ZYGF-0.5 |
ZYGF-1.0 |
ZYGF-1.5 |
ZYGF-2.0 |
ZYGF-2.5 |
ZYGF-3.0 |
ZYGF-5.0 |
工作效率 |
0.5T/h |
1.0T/h |
1.0T/h |
2.0T/h |
2.5T/h |
3.0T/h |
5.0T/h |
轧辊直径 |
φ299 |
φ367 |
φ367 |
φ399.5 |
φ480 |
φ522 |
φ700 |
轧辊宽度 |
110 |
183 |
183 |
232 |
196 |
196 |
225 |
功率 |
18.5kw |
37kw |
45kw |
45kw |
55kw |
55kw |
75kw |
减速器 |
ZQ650 |
ZQ850 |
ZQ85 |
ZQ850 |
ZQ1000 |
ZQ1250 |
ZQ1450 |
轧辊材质 |
9CY2Mn |
9CY2Mn |
9CY2Mn |
9CY2Mn |
9CY2Mn |
9CY2Mn |
9CY2Mn |
轴承型号、数量 |
7522 8套 |
2097730 4套 |
2097730 4套 |
2097730 4套 |
2097736 4套 |
2097744 4套 |
2097752 4套 |
成品球形状 |
自定 |
自定 |
自定 |
自定 |
自定 |
自定 |
自定 |
本公司压球机优势:
1.中国最具规模高压压球机制造商;
2.提供520-1200mm辊径全套产品;
3.强制预压输出11T/cm线比压;
4.特种轴承钢6000小时耐磨辊面;
5.封闭齿轮减速器低噪不漏油;
6.成球实验室提供专业成球实验;
